水環式真空泵在排水系統中的作用原理

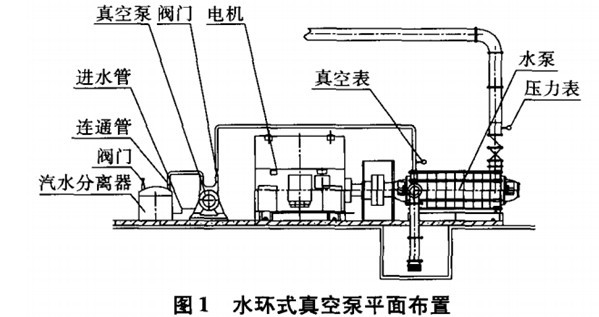

水環式真空泵系統是由真空泵、聯軸器、汽水分離器及管路組成。水環式真空泵借助旋轉的葉輪，使水形成旋轉液環，通過液環將抽吸的氣體壓縮排出，從而獲得真空。水環式真空泵排水系統平面布置見圖1。

利用水環式真空泵將吸水管內的氣體抽出，以便在封閉吸水管及泵體內形成真空，產生負壓，將水由吸水井內抽入泵體。注水方向由下向上，使吸水管及泵體內的真空度穩定，滿足了排水泵啟動時對真空度的要求。

結論

某客戶臨時排水系統增加兩臺2BV5110型水環式真空泵，利用真空泵在排水系統中的作用原理，滿足排水系統的使用要求，提高了排水系統的工作效率，達到了設計要求。同時改善了補水方式，減少了勞動強度。水環式真空泵與原排水系統比較，具有以下優勢:

①杜絕了汽蝕現象的發生，有利于日常保養;

②改善排水泵的啟動方式，為排水系統實現自動化遠程控制提供了條件;

③簡化了啟動程序，減小了啟動水泵時的勞動強度;

④使用真空泵可以取消底閥，避免了底閥檢修，提高了排水效率。
